Накопительный бункер для сыпучих материалов с шнековой загрузкой снизу и раздачей по конусу

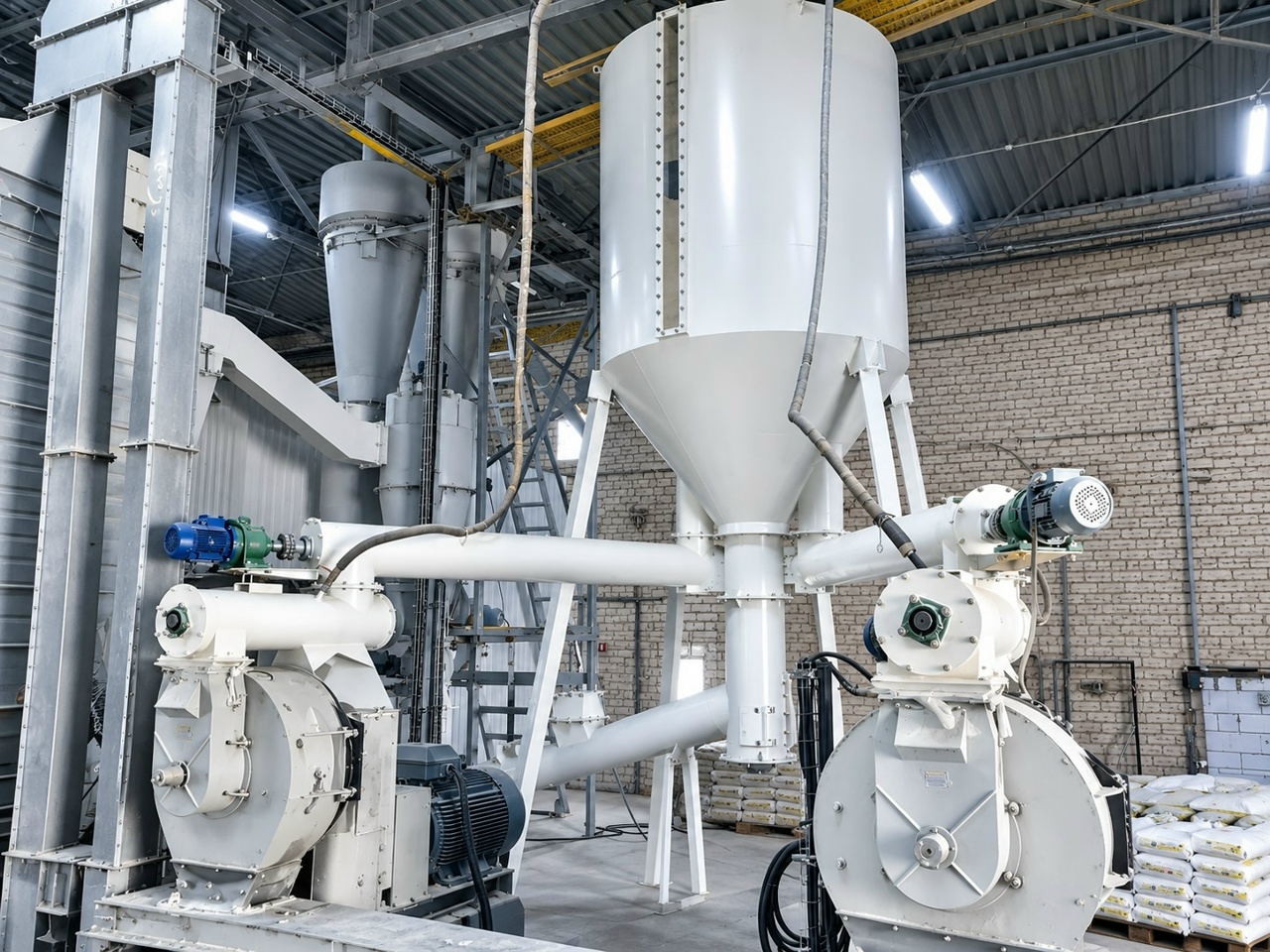

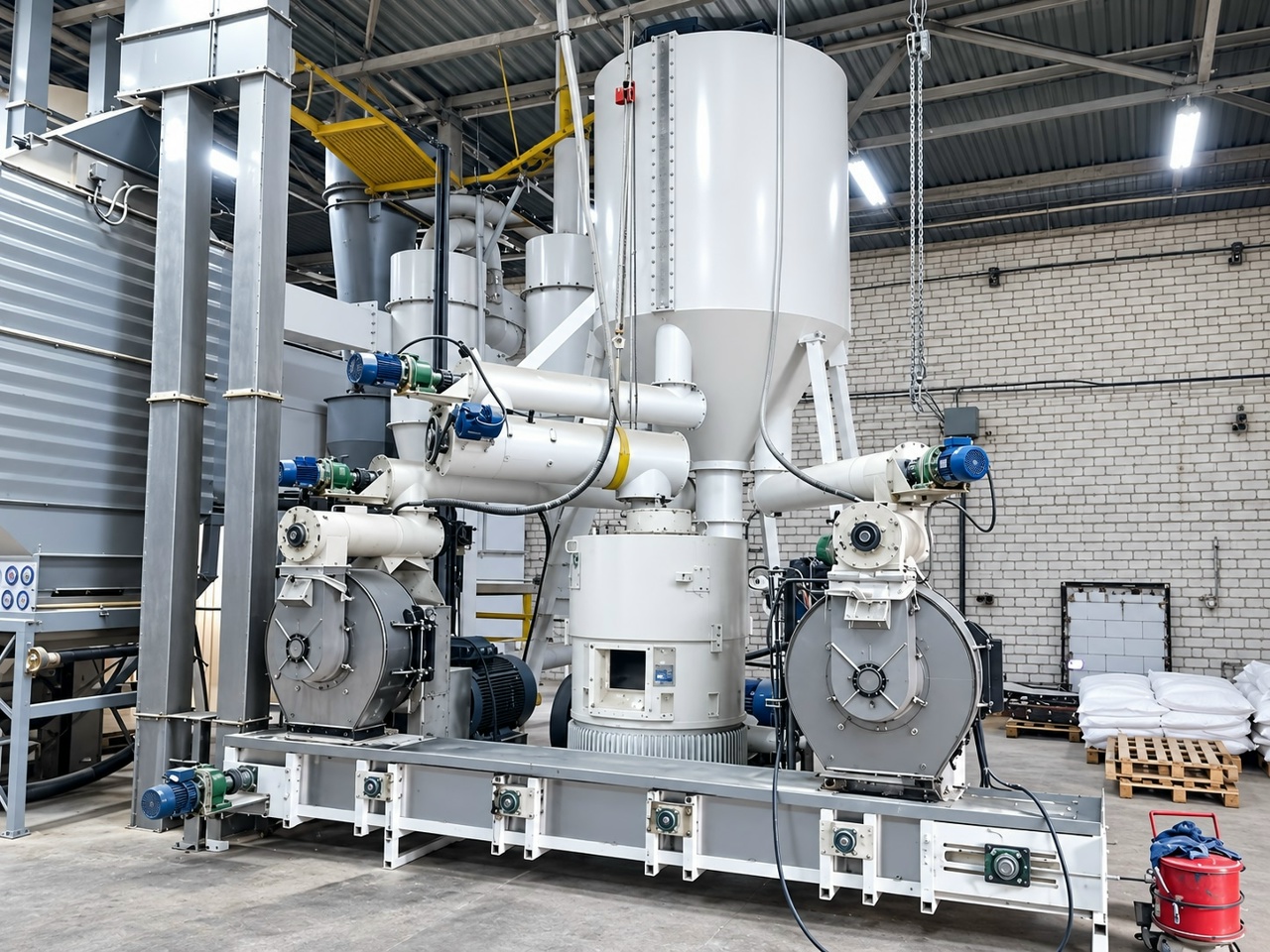

Бункер предназначен для приёма, накопления и распределённой выдачи сыпучих материалов: опилок, щепы, пеллет, гранул, зерна и комбикормов. Устанавливается в составе технологических линий, в том числе пеллетных производств.
Главная особенность конструкции — самозагрузка без пневмотранспорта и наклонных галерей: материал подаётся питающим шнеком снизу, вертикальный шнек поднимает его в объём бункера и ворошит, а выдача идёт самотёком через патрубки конического днища.
Принцип работы
- Загрузка. Питающий шнек (комплектуется отдельно) подаёт материал снизу в приёмный узел бункера. Поток проходит через смеситель с рассекателями, которые рыхлят материал и не дают ему слёживаться на входе.
- Подъём и распределение. Вертикальный шнек принимает материал от питающего, поднимает его в цилиндрическую часть бункера и равномерно распределяет по объёму, одновременно работая ворошителем.
- Накопление. Материал хранится в цилиндрической ёмкости объёмом 10 м³. Верхний люк с откидной крышкой используется для обслуживания и инспекции.
- Раздача. Материал самотёком стекает на коническое днище и выдаётся через фланцевые патрубки конуса — круглые (с присоединительным фланцем) и квадратные — на следующее оборудование линии. Количество патрубков подбирается под задачу — от 2 до 4.

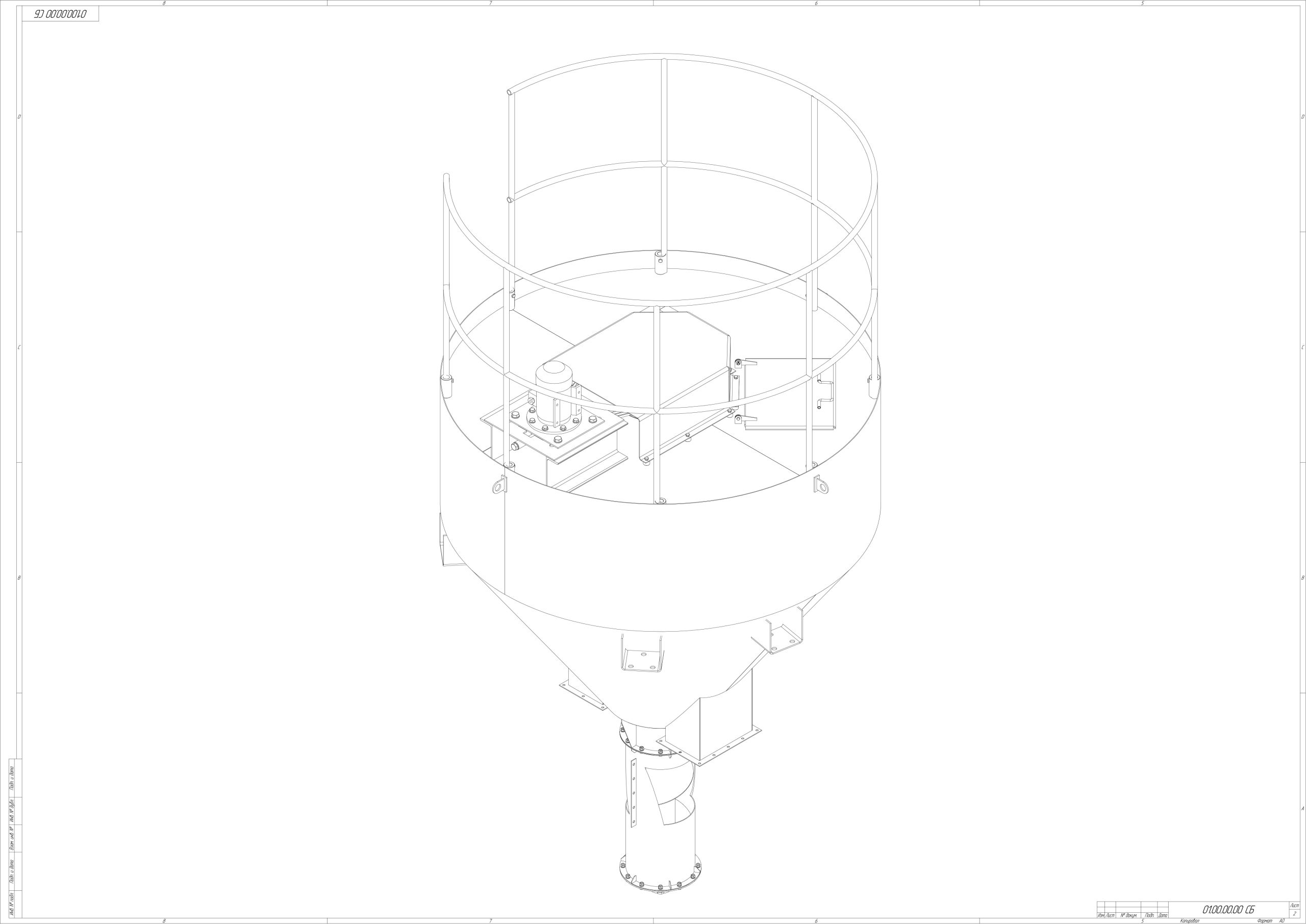

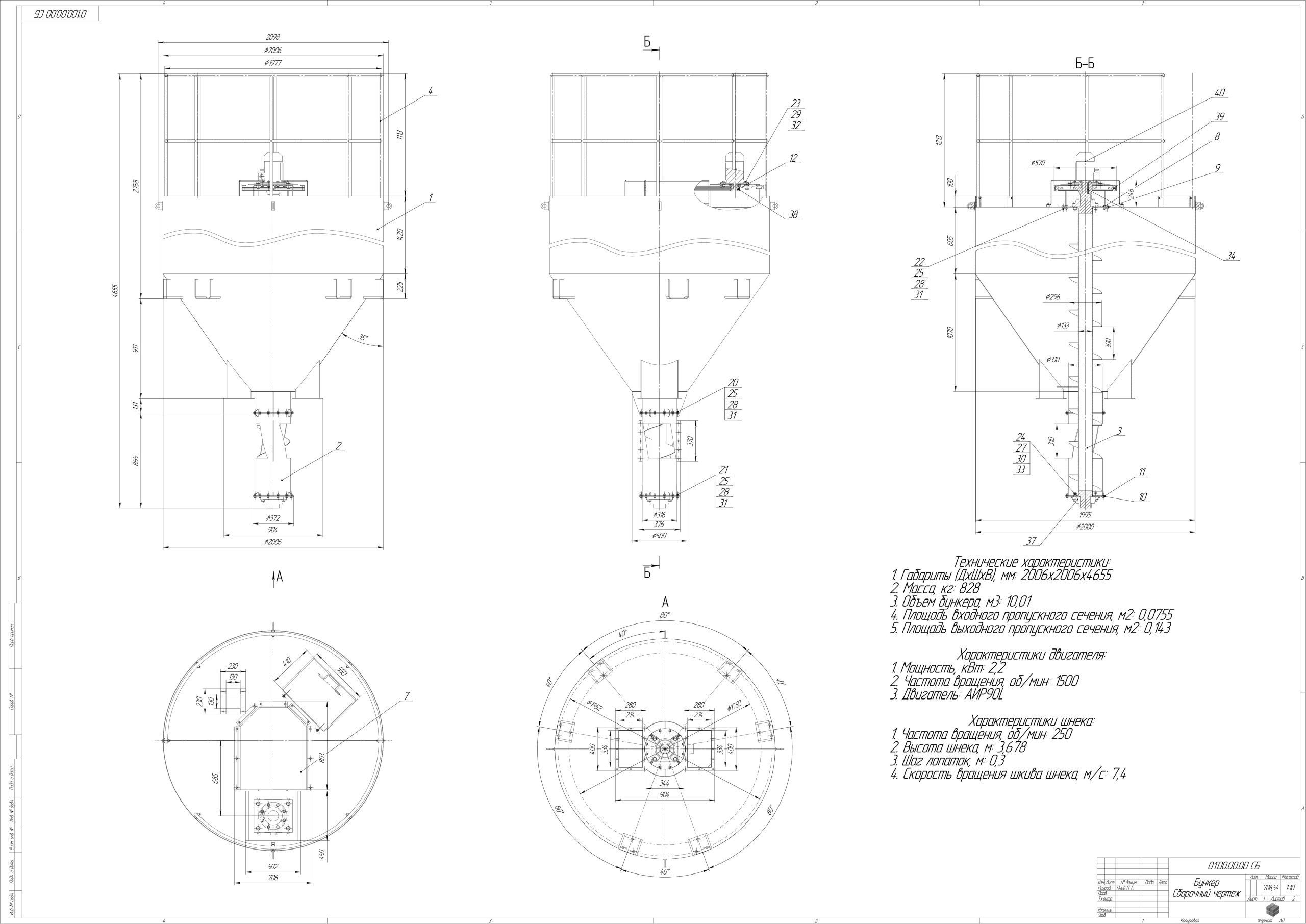

Конструкция и преимущества
- Вертикальная компоновка — минимум занимаемой площади, загрузка снизу без дополнительного подъёмного оборудования.
- Смеситель-приёмник с наклонными планками (15°/30°) — равномерный заход материала и защита от сводообразования.
- Ременной привод (3 клиновых ремня SPA) — мягкий пуск и защита двигателя от перегрузок.
- Надёжная опора — два подшипниковых узла UCF218 на верхней и нижней осях шнека.
- Раздача в несколько точек — от 2 до 4 патрубков на конусе позволяют подключать несколько потребителей.
- Коррозионная защита — грунт-эмаль толщиной не менее 120 мкм, цвет RAL — по согласованию с заказчиком.
- Готовность к монтажу — маркировка центра тяжести и мест строповки по ГОСТ 14192-96, фланцевые присоединения.
Область применения
Пеллетные и грануляционные линии, линии комбикормов, деревообрабатывающие производства, элеваторы и зернохранилища — везде, где требуется приём и накопление сыпучего материала с последующей выдачей в несколько точек.
Изготовление под заказ
- изменение объёма и высоты бункера под задачу заказчика;
- количество выходов на конусе — от 2 до 4, тип и расположение — под задачу;
- окраска в любой цвет RAL;
- исполнение из нержавеющей стали AISI 304;
- поставка питающего шнека в комплекте с подбором производительности.
Производительность подбирается под конкретную задачу — согласуем при заказе.
Завод-изготовитель принимает заказы на производство бункеров любой сложности. Обращайтесь — рассчитаем стоимость и сроки изготовления.
